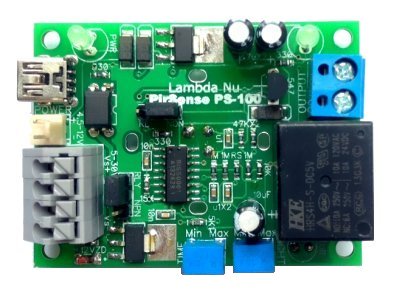

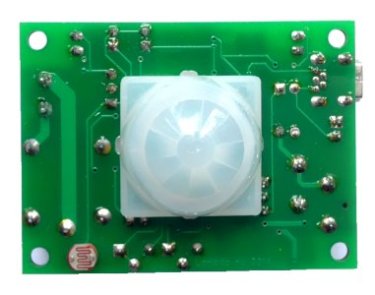

LAMBDA NU PirSense PS -100 บอร์ด PS-100 เป็นบอร์ดเซ็นเซอร์ตรวจจับความเคลื่อนไหวของมนุษย์ เนื่องจากความร้อนที่แผ่ออกมาจากร่างกายในช่วงรังสีอินฟราเรด ผู้ใช้สามารถตั้งลักษณะการตรวจจับ เช่น ให้ตรวจจับต่อเนื่อง แบบทีละครั้ง ให้ทำงานเฉพาะช่วงเวลากลางคืน หรือทั้งวัน รวมทั้งปรับระยะการตรวจจับ และตั้งระยะเวลาหน่วงของเอาต์พุต ให้เหมาะกับลักษณะการใช้งานได้
หลังตรวจจับความเคลื่อนไหวแล้ว ผู้ใช้สามารถเลือกลักษณะเอาต์พุตที่ต้องการได้ว่า จะให้รีเลย์ทำงานหรือให้ภาคเอาพุตที่เป็นมอสเฟตทำงานได้ จึงสะดวกต่อต่อใช้งานกับไซเรนในระบบกันขโมย หรือต่อเพื่อควบคุมระบบส่องสว่างได้ทันที
คุณลักษณะและการประยุกต์ใช้งาน
- ตรวจจับการเคลื่อนไหว โดยตรวจจับรังสีอินฟราเรด
- ระยะตรวจจับสูงสุด 6 เมตร ที่อุณหภูมิสิ่งแวดล้อม 25 C
- สามารถเลือกลักษณะการตรวจจับการเคลื่อนไหวแบบ Retriggerable/Non-retriggerable (ทริกซ้ำเมื่อตรวจจับวัตถุได้/ทริกทีละครั้ง รอจนครบเวลาหน่วง)
- เลือกขับเอาต์พุตได้ทั้ง รีเลย์ และ มอสเฟต (แยกจากวงจรภาคอื่นด้วยแสง) โดยเซ็ตจัมเปอร์ (Jumper) บนบอร์ด
- สามารถตั้งช่วงระยะเวลาการทำงานของ รีเลย์/มอสเฟต หลังตรวจจับวัตถุ ได้ ตั้งแต่ 5 – 60 วินาทีโดยปรับตัวต้านทานปรับค่าได้บนบอร์ด
- สามารถตั้งให้การทำงานเป็นตลอดทั้งวัน หรือเฉพาะกลางคืนได้ โดยปรับตัวต้านทานปรับค่าได้ (LIGHT) บนบอร์ด
- เหมาะสำหรับนักเรียนและนักศึกษาที่ต้องการเซ็นเซอร์ตรวจจับความเคลื่อนไหว เพื่อใช้ในระบบเตือนภัย รวมทั้งงานประยุกต์ต่างๆ
| คุณลักษณะของ PirSense PS-100 | |
| การตรวจจับ | รังสีอินฟราเรด มุมตรวจจับ 100 องศา ระยะตรวจจับสูงสุด 6 ม. ที่ 25 C |
| โหมดการทำงาน | Single/Continuous Triggering |
| ระยะหน่วงเวลาหลังตรวจจับวัตถุ | ตั้งได้ตั้งแต่ 5 – 60 วินาที |
| การตั้งค่าอื่นๆ | ปรับระยะตรวจจับ และความไวต่อแสงได้ |
| เอาต์พุต | 1 รีเลย์ หน้าสัมผัส 7 A 250 VAC และมอสเฟตทนกระแส 3 A 30 VDC |
| แหล่งจ่ายไฟ | 4.5 – 12 VDC |
| ขนาด (กว้าง x ยาว) | 4.3 cm x 5.8 cm (2.3″ x 1.7″) |
อุปกรณ์ที่ต้องการเพิ่มเติมประกอบการใช้งาน: แหล่งจ่ายไฟ 5V (เช่น USB Charger และสาย Mini USB) หรือแบ็ตเตอรี่ 4.5-12 V
ราคาจำหน่าย (รวม VAT): ชุดลงปรินต์ 690 บาท
